O que é um Microscópio Metalográfico? Qual a sua função, Partes, onde são utilizados? Dicas de compra!







O mundo da ciência e da tecnologia está repleto de equipamentos para laboratório fascinantes que nos permitem explorar os mais minuciosos detalhes dos materiais. Um desses instrumentos é o microscópio metalográfico, uma poderosa ferramenta capaz de revelar informações valiosas sobre a estrutura interna dos metais. Se você já se perguntou como funciona esse aparelho incrível ou qual é a sua importância, este artigo foi feito para você! Acompanhe-nos nesta jornada pelos segredos do microscópio metalográfico e descubra como ele tem sido utilizado em diversos segmentos para impulsionar a inovação e qualidade na indústria. Vamos começar essa viagem pelo mundo invisível aos olhos nus!

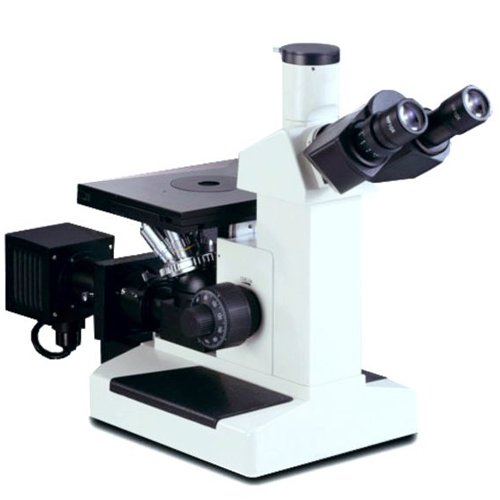

O que é um Microscópio Metalográfico?

Um microscópio metalográfico é um equipamento altamente especializado utilizado para examinar a estrutura interna dos materiais metálicos. Ele oferece uma visão ampliada e detalhada das características microscópicas desses materiais, permitindo aos pesquisadores e engenheiros analisarem sua composição, propriedades mecânicas e até mesmo possíveis falhas.

Esse tipo de microscópio possui várias partes essenciais que trabalham em conjunto para fornecer imagens nítidas e precisas. Uma delas é o sistema óptico composto por objetivas de alta resolução, que capturam as amostras com grande clareza. Além disso, há também o condensador, responsável por direcionar a luz através da amostra para formar a imagem final.

Um microscópio metalográfico é um tipo especializado de microscópio usado principalmente para o exame de metais e ligas metálicas. Ele desempenha um papel crucial na metalografia, que é o estudo da estrutura física e dos componentes dos metais. Os principais usos e características de um microscópio metalográfico incluem:

  1. Análise de Microestrutura: Permite aos cientistas e engenheiros observar a microestrutura de um metal ou liga, incluindo grãos, fases, inclusões e outros aspectos. Esta análise ajuda a determinar propriedades como dureza, resistência e ductilidade.

  2. Iluminação: Diferentemente dos microscópios biológicos, os microscópios metalográficos geralmente utilizam iluminação refletida em vez de transmitida, pois os metais não são transparentes. A luz reflete na superfície do espécime e é captada pelas lentes do microscópio.
  3. Preparação da Amostra: As amostras para observação no microscópio metalográfico precisam ser cuidadosamente preparadas. Isso inclui corte, montagem, polimento e, em alguns casos, ataque químico para revelar detalhes da microestrutura.
  4. Ampliação: Oferece uma ampla gama de ampliações, geralmente mais elevadas do que as de microscópios ópticos comuns, permitindo a observação detalhada de estruturas microscópicas.
  5. Análise de Falhas: É frequentemente utilizado na análise de falhas de componentes metálicos, ajudando a identificar a causa de falhas como rachaduras, corrosão ou fadiga.
  6. Controle de Qualidade: Na indústria, é uma ferramenta essencial para o controle de qualidade, assegurando que os produtos metálicos atendam às especificações necessárias.
  7. Pesquisa e Desenvolvimento: Utilizado em pesquisa para desenvolver novas ligas e tratamentos que melhoram as propriedades dos metais.

Em resumo, o microscópio metalográfico é uma ferramenta vital na metalurgia e engenharia de materiais, proporcionando insights detalhados sobre a estrutura interna dos metais e suas ligas.



Como funciona um microscópio metalográfico?

O funcionamento de ummicroscópio metalográfico é fascinante e cheio de detalhes. Esse tipo específico de microscópio é amplamente utilizado na indústria para analisar a estrutura dos metais em nível microscópico. Mas como exatamente ele funciona?

Um microscópio metalográfico é um instrumento especializado utilizado para analisar a microestrutura de materiais metálicos. Seu funcionamento envolve vários passos e componentes específicos:

  1. Preparação da Amostra: Antes de ser examinada, a amostra metálica precisa ser cuidadosamente preparada. Isso geralmente inclui o corte da amostra em um tamanho manejável, o embutimento em uma resina para facilitar o manuseio, o polimento para obter uma superfície lisa e, às vezes, a etching (ataque químico) para realçar a microestrutura.

  2. Iluminação: O microscópio metalográfico usa iluminação de campo claro e/ou campo escuro. No campo claro, a luz passa diretamente através da lente objetiva para a amostra, enquanto no campo escuro, a luz é direcionada de tal forma que apenas a luz dispersa pela amostra atinge a lente objetiva, realçando os contrastes da microestrutura.
  3. Lentes Objetivas e Oculares: Assim como em microscópios ópticos tradicionais, o microscópio metalográfico possui lentes objetivas e oculares. As objetivas são as lentes mais próximas da amostra e são responsáveis pela maior parte do aumento. As oculares são as lentes através das quais o usuário observa a amostra, proporcionando um aumento adicional.
  4. Mesa de Amostras: A mesa do microscópio, onde a amostra é colocada, pode ser movimentada em diferentes direções para permitir a observação de diferentes áreas da amostra.
  5. Foco: O sistema de foco permite ajustar a nitidez da imagem, geralmente ajustando a distância entre a lente objetiva e a amostra.
  6. Câmeras e Software: Muitos microscópios metalográficos modernos estão equipados com câmeras digitais e software que permitem capturar, armazenar e analisar as imagens da microestrutura do material.
  7. Polarização: Alguns microscópios metalográficos também têm capacidade de polarização, que pode ser usada para realçar certos aspectos da microestrutura, como a orientação dos grãos cristalinos.
  8. Modos de Contraste: Além do campo claro e escuro, alguns microscópios oferecem modos de contraste adicionais, como contraste de fase ou interferência, que podem ser úteis para realçar certos detalhes da microestrutura.

O microscópio metalográfico é, portanto, uma ferramenta sofisticada que permite aos cientistas e engenheiros observar e analisar detalhadamente as microestruturas dos materiais metálicos, fornecendo informações valiosas sobre suas propriedades, performance e adequação para diversas aplicações.

Em suma, o funcionamento básico do microscópio metalográfico envolve uma combinação cuidadosa entre óptica avançada e iluminação adequada. Ele possui um sistema óptico que permite ampliar a imagem do material sendo observado, revelando os mínimos detalhes da sua estrutura.





A importância do Microscópio Metalográfico

A importância do microscópio metalográfico é inegável em diversas áreas de estudo e pesquisa. Esse instrumento permite a análise detalhada da estrutura interna dos materiais, oferecendo informações valiosas sobre suas propriedades físicas e químicas.

O microscópio metalográfico desempenha um papel crucial na metalografia, que é o estudo da estrutura microscópica dos metais e ligas. Este instrumento permite aos cientistas e engenheiros examinar a microestrutura dos materiais metálicos, o que é fundamental por várias razões:

  1. Análise de Falhas: Ao examinar a microestrutura de um metal, os engenheiros podem identificar a causa de falhas em componentes metálicos, como quebras, fissuras ou corrosão.
  2. Controle de Qualidade: A metalografia é usada no controle de qualidade para garantir que os produtos metálicos atendam aos padrões de desempenho e segurança. Isso inclui a verificação de processos de tratamento térmico, soldagem e fundição.
  3. Desenvolvimento de Novos Materiais: O microscópio metalográfico permite a pesquisa e o desenvolvimento de novas ligas e tratamentos que podem ter propriedades melhoradas, como maior resistência ou melhor resistência à corrosão.
  4. Estudo de Processos de Fabricação: Entender como diferentes processos de fabricação afetam a microestrutura de um metal pode levar a melhorias na produção e na eficiência.
  5. Educação e Formação: Na academia, os microscópios metalográfico são ferramentas essenciais para ensinar aos estudantes sobre as propriedades e o comportamento dos materiais metálicos.
  6. Análise de Textura e Granulação: Eles ajudam a avaliar a textura, o tamanho do grão e a orientação dos cristais, o que pode influenciar propriedades como a ductilidade e a resistência do material.

  7. Compatibilidade Ambiental: A análise de materiais pode ajudar a desenvolver ligas que são mais resistentes à degradação ambiental, o que é importante em aplicações como a construção naval e a fabricação de automóveis.

No campo da pesquisa científica, o uso do microscópio metalográfico possibilita avanços significativos no estudo de ligas metálicas e materiais semicondutores. É através dessa técnica que os pesquisadores conseguem observar as diferentes fases presentes nos materiais analisados, identificando sua composição e possíveis impurezas



Segmentos que utilizam o microscópio metalográfico



Diversos segmentos utilizam o microscópio metalográfico como uma ferramenta essencial em suas atividades. Um desses segmentos é a indústria metalúrgica, que precisa analisar as propriedades e estruturas dos metais para garantir a qualidade de seus produtos.

Outro setor que se beneficia do uso do microscópio metalográfico é a indústria automotiva, que utiliza essa tecnologia para realizar análises detalhadas em componentes mecânicos, como motores e peças de transmissão. Isso ajuda na identificação de possíveis falhas ou desgastes prematuros, contribuindo para melhorias nos processos produtivos.

Na área da pesquisa científica, o microscópio metalográfico também desempenha um papel fundamental. Ele possibilita estudos minuciosos sobre os materiais metálicos e suas propriedades físicas e químicas. Essas informações são importantes tanto no desenvolvimento de novas ligas metálicas quanto na compreensão dos fenômenos envolvidos nas transformações estruturais dos metais.

Como comprar um Microscópio Metalográfico?

Comprar um microscópio metalográfico  envolve vários passos para garantir que você obtenha o equipamento certo para suas necessidades. Aqui estão os passos básicos para ajudá-lo a comprar um microscópio metalográfico:

  1. Determine sua aplicação: Antes de comprar um microscópio metalográfico, é importante entender para que você o utilizará. Esses microscópios são frequentemente usados em metalurgia, ciência dos materiais e análise de amostras metalográficas. Certifique-se de que o microscópio atenderá às suas necessidades específicas, como ampliação, iluminação, capacidade de imagem, etc.
  2. Defina seu orçamento: Microscópios metalográficos podem variar significativamente em preço, dependendo da qualidade e das características. Determine quanto você está disposto a gastar e procure opções que se encaixem no seu orçamento.
  3. Considere as características importantes: Ao escolher um modelo específico, leve em consideração as seguintes características:
    • Ampliação: Determine a ampliação necessária para suas aplicações específicas.
    • Iluminação: Verifique se o microscópio possui iluminação adequada, como iluminação LED, para uma boa visualização.
    • Configuração óptica: Considere a qualidade das lentes e a capacidade de imagem do microscópio.
    • Sistema de captura de imagem: Se você precisar documentar imagens, verifique se o microscópio possui um sistema de câmera ou permite a conexão de uma.
    • Tamanho e ergonomia: Certifique-se de que o microscópio metalográfico  seja confortável de usar e tenha o tamanho certo para sua área de trabalho.



Conclusão

O microscópio metalográfico é uma ferramenta essencial para a análise e estudo de materiais metálicos. Com suas diferentes partes, ele permite visualizar detalhes minuciosos que não seriam perceptíveis a olho nu.

Ao compreender como funciona um microscópio metalográfico, podemos perceber sua importância no diagnóstico de defeitos em metais, na pesquisa científica e no controle de qualidade industrial. Ele possibilita uma investigação mais precisa das propriedades físicas e estruturais dos materiais, auxiliando na busca por soluções inovadoras.
